清水建設、シャープ、カナモトの3社が共同で製品化し、カナモトを通じてレンタル提供されている配筋検査システム「写らく」。過酷な屋外環境にも対応し、土木現場での検査を効率化できる次世代型のツールです。
この記事では、製品の特徴や対応機能、現場での使いやすさについて紹介しています。
「写らく」は土木分野に適した配筋検査システムです。強い日差しや雨、寒冷地といった過酷な環境でも安定して稼働でき、照明や湿度の条件が厳しいトンネル工事にも適しています。
また、ネット環境が整っていない場所でもすぐに立ち上げて検査を始められるため、山間部や地下など通信が不安定な現場でも柔軟に活用できます。
清水建設・シャープ・カナモトの3社が共同開発した配筋検査システム「写らく」は、3眼カメラと独自の画像解析技術を組み合わせることで、手動計測の手間と時間を削減し、検査作業を大幅に効率化します。鉄筋の径・本数・間隔を自動で検出し、約5秒※1で検査結果と帳票を作成。これまで複数人で行っていた配筋検査をわずか1人で完了でき、作業時間を約75％短縮することに成功しました。
さらに、検出率は99.99％※2と高精度で、二段筋などの複雑な配筋にも対応。人手不足の現場でも品質を維持しながら、作業の省人化と迅速化を同時に実現します。
清水建設をはじめ、国内60カ所以上（2025年7月調査時点）の土木工事現場で実証と改良を重ね、「強い日差しや雨天、寒冷地など過酷な環境下においても安定して検査を行える耐環境性能を備えている」と結果が得られました。
専用ネットワークや事前登録を必要としないため、通信環境が不安定なトンネルや山間部といった現場でも到着直後から検査を開始できます。CIM配筋図との照合や改ざん検知機能により、公共工事で求められる透明性と再現性を確保しており、その性能は2020年の「第4回日本オープンイノベーション大賞 国土交通大臣賞」※の受賞によって高く評価されました。
CIM／BIMの配筋図と検査結果を重ね合わせ、色分け表示で差異を可視化。設計通りに施工されているかを一目で確認でき、図面修正や是正判断を迅速化します。
保存された画像データと計測結果にハッシュ値を付与して改ざんを検出。後日に第三者が検証しても真正性を担保できるため、監督・発注者への説明コストを低減します。
鉄筋表面のロールマーク（メーカー刻印）を自動で読み取り、帳票へ記録。材料トレーサビリティを強化し、検査後の品質証明にも活用できます。
3台のカメラで撮影した画像から鉄筋の縦・横・奥行きを三次元解析し、平均間隔を±10 mm程度の精度で算出。現場での手計測を不要にし、わずか数秒で結果を表示できます。
撮影した鉄筋径（D10〜D51）と本数を自動で抽出し、事前に登録した設計値と照合して合否判定を行います。規格外を即時に把握できるため、是正指示までの時間短縮が可能です。

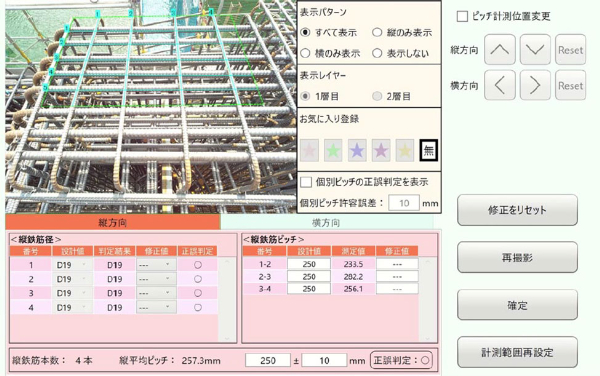

電子黒板や電子ロッド機能を備え、指操作だけで鉄筋情報の表示や計測が可能なため1人で配筋検査を完結できます。12インチ高解像度ディスプレイにより視認性も高く、ネット環境や事前設定が不要。様々な現場で迅速かつ的確に使える操作性を実現しています。
さらに、タブレットPCを搭載しているため、検査完了後に通信環境のある場所から遠隔地へデータを送信することも可能です。段階確認では監督員が現場に足を運ぶことなく、遠隔での立ち会いや確認作業にも対応できます。
公式HPに価格の記載がありませんでした。詳しくは公式HPにてお問合せください。
公式HPに事例やお客様の声の掲載がありませんでした。
このサイトでは、「商業施設向け」「トンネル向け」「橋梁向け」の3つの現場におすすめの配筋検査システムをご紹介。
各現場で求められる機能を徹底調査し、14社※の製品から厳選。人手に頼らない【省力化・効率化】を実現する配筋検査システムが見つかります。
※2025年6月19日編集チーム調べ：「配筋検査システム」とGoogleで検索をして表示された配筋検査システムを提供する会社を選定
開発元である清水建設は、1804年に創業した歴史ある総合建設会社です。国内外で多くの建築・土木プロジェクトを手がけており、長年にわたり高い信頼を築いてきました。
創業以来「誠実に、良いものをつくる」という姿勢を大切にしており、近年では安全・品質・コスト・工程へのこだわりを徹底し、企業としての競争力をさらに高めています。
| 企業名 | 清水建設株式会社 |
|---|---|
| 所在地 | 東京都中央区京橋2-16-1 |
| 電話番号 | 03-3561-1111 |
| 公式HP | https://www.shimz.co.jp/ |
